Popis

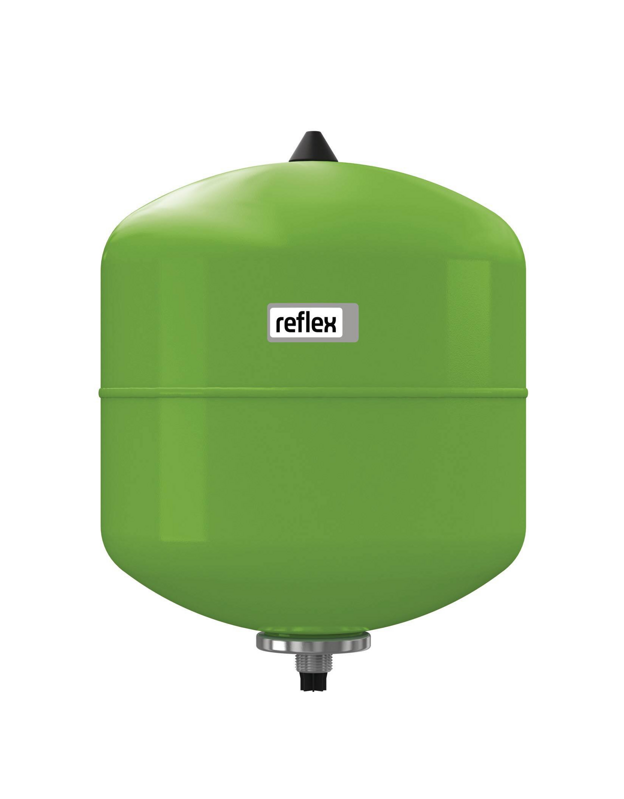

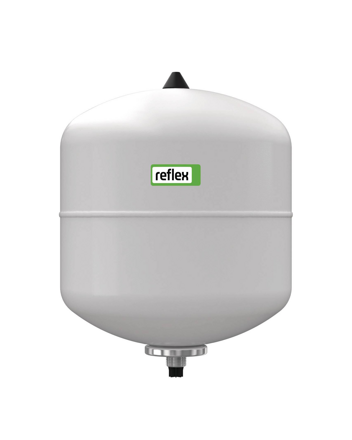

Refix DD
Prietok cez tlakovú expanznú nádobu s vakom na ohrev pitnej vody, zásobovanie vodou a systémy na zvyšovanie tlaku. S membránou podľa pokynov pre elastoméry a W270. Vonkajší a vnútorný náter podľa KTW-A. Vhodné iba pre systémy so studenou vodou!!!
Prietok sa realizuje pomocou usmerňovača toku a 3/4" | DN20 T-kusa.
Nádoby sú skonštruované a zhotovené podľa DIN EN 13831. Nádoby sú testované v súlade s DIN 4807 T5. Nádoby s maximálnym dovoleným pracovným tlakom 10/16 bar s predpisom DIN DVGW č. NW-0411AT2534. Osvedčenie podľa smernice o tlakových zariadeniach 2014/68/EU.
- S upevňovacími lamelami!
- Preteká s prietokovou hviezdou High-Flow
- Časti dotýkajúce sa vody sú chránené pred koróziou
- Nevymeniteľná plná membrána podľa normy DIN EN 13831, DIN 4807 T5, KTW-C a W270
- Zvonku a vo vnútri potiahnuté po KTW-A
- Výhradne na použitie v potrubiach so studenou vodou!!! (zohľadnite montážny návod a návod na obsluhu)
Viac z kategórie
Parametre
| Kategória: | Expanzné nádoby |
| Menovitý objem: | 33l |
| Max. príp. prevádzkový pretlak: | 10 bar |
| Predtlak plynu z výroby: | 4 bar |
| Prípojka: | 3/4" | DN20 |
| Priemer: | 354 mm |
| Farba: | Zelená |
Technické údaje
| Názov | Parameter |
|
Typ |
DD 33 |
|
Farba |
Zelená |
| Materiál membrány | Butyl |
| Menovitý objem | 33 l |
| Max. užitočný objem | 23 l |
| Predtlak plynu z výroby |
4 bar |
| Max. príp. prevádzkový pretlak | 10 bar |
| Max. prípustná systémová teplota | 70 °C |
| Max. prípust. prevádzková teplota | 70 °C |
| Min. prípustná prevádzková teplota | -10 °C |
| Prípojka | 3/4" | DN20 |
| Priemer |
354 mm |
| Max. výška | 468 mm |
| Miera sklopenia cca. | 587 mm |
| Hmotnosť | 5,10 kg |
